Unreal Engine: Ultimate Survival Horror Course
맵을 좀 더 넓히고 Nav Mesh Bound Volume을 추가한다.
P 키를 누르면 AI의 이동 가능 영역을 확인할 수 있다.
AI_Classic Character를 생성한다.
Skeletal Mesh, 애니메이션, 위치를 설정한다.
BT_Classic Behavior Tree를 생성한다.
- 상황에 따른 AI의 행동을 결정한다.
BB_Classic Blackboard를 생성한다.
- Behavior Tree에서 참고할 수 있는 변수 모음으로 볼 수 있다.
BT_Classic을 열어서 Blackboard를 BB_Classic으로 설정한다.
- 우측 상단에서 트리와 블랙보드를 전환할 수 있다.
블랙보드에서 Vector3 타입의 targetLocation을 생성한다.
BT_Classic에서 Selector 노드를 추가한다.
- 조건에 따라 가지를 만든다.
Sequence 노드를 추가한다.
- 등록된 노드들이 좌측부터 순서대로 반복 실행된다.
BP_RoomTarget 액터를 생성한다.
BillBoard 컴포넌트를 추가한다.
- 에디터 모드에서 보이며 항상 카메라를 바라본다.
타겟 주변의 랜덤 위치를 AI의 목적지로 잡기 위해 Sphere Collision을 추가한다.
- 여기서는 크기 확인용이고 실질적인 작용은 없다.
- 실제로는 Radius 변수만 있어도 된다.
다른 액터를 Block하지 않도록 Collision Presets: OverlapAllDynamic을 확인한다.
Construction Script에서 Radius 변수와 Set Sphere Radius 노드를 이용해 크기를 설정한다.
월드에 BP_RoomTarget 여러 개를 배치하고 Radius를 설정한다.
- 이동 불가 영역이 포함되어도 네비게이션이 그 위치를 지정하지 않기 때문에 문제 없다.
BT_Classic에서 새로운 BTT_FindRandomRoom Task를 생성하고 Tasks 폴더로 이동한다.
- Behavior Tree에 배치할 행동 단위이다.
BTT_FindRandomRoom에서 월드에 배치된 BP_TargetRoom 중 하나를 기준으로 랜덤 위치를 지정하는 부분을 구현한다.
Behavior Tree에서 Task가 호출되면 Event Receive Execute AI 이벤트가 실행된다.
Random Integer in Range 노드를 이용해 Min ~ Max(Inclusive) 사이의 랜덤 정수를 받아올 수 있다.
Get Random Location In Navigable Radius 노드를 이용해 Origin이 중심이고 반지름이 Radius인 구 내에서 AI가 이동 가능한 랜덤 위치 1개를 가져올 수 있다.
- 실패 시에는 다시 실행해 성공할 때까지 반복한다.
Set Blackboard Value as Vector 노드에 Blackboard Key Selector 구조체와 값을 전달하면 Blackboard에 있는 변수의 값을 수정할 수 있다.
- Key를 변수로 승격하고 Instance Editable에 체크해 값을 할당할 수 있도록 한다.
Finish Execute 노드를 마지막에 배치해 Task 실행이 성공했는지 실패했는지 알릴 수 있다.
- Success: 체크
BT_Classic에서 BTT_FindRandomRoom Task를 추가한다.
- 블루프린트와 같이 우클릭하고 검색해 추가할 수 있다.
변수로 승격시켰던 Target Location Key에 블랙보드의 targetLocation을 지정한다.

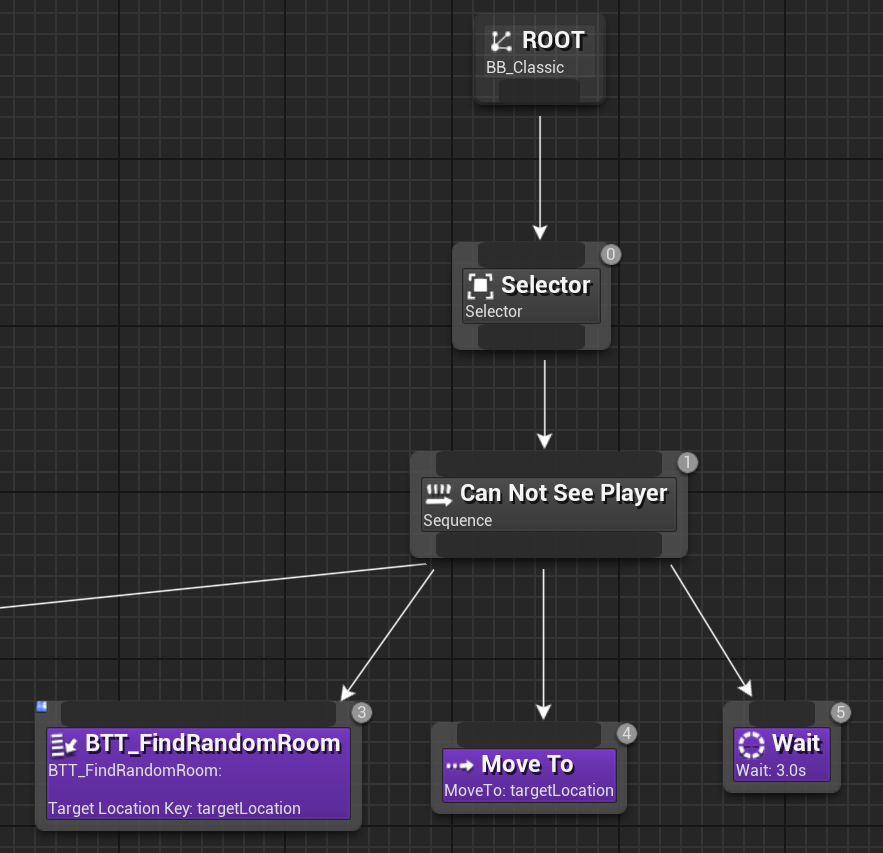

Move To 노드를 추가하고 목적지 Blackboard Key에 targetLocation을 전달한다.
- Blackboard Key에 전달된 목적지로 캐릭터가 이동한다.

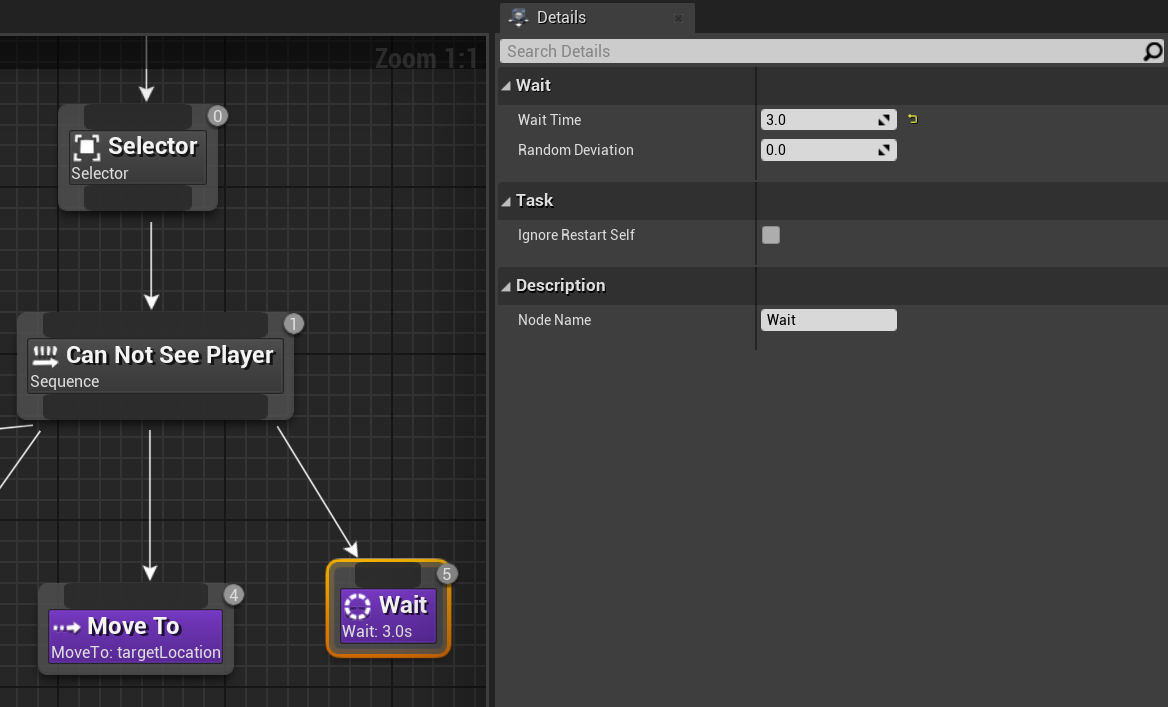

Wait 노드를 추가하고 3초로 설정한다.
- Wait Time 동안 다음 실행을 지연한다.
노드 우측 위의 숫자는 실행 순서를 뜻한다.
AIC_Classic AIController를 생성한다.
BeginPlay에서 Run Behavior Tree 노드로 BT_Classic Behavior Tree를 실행한다.
AI_Classic의 self - Pawn - AI Controller Class에 AIC_Classic 컨트롤러를 설정한다.

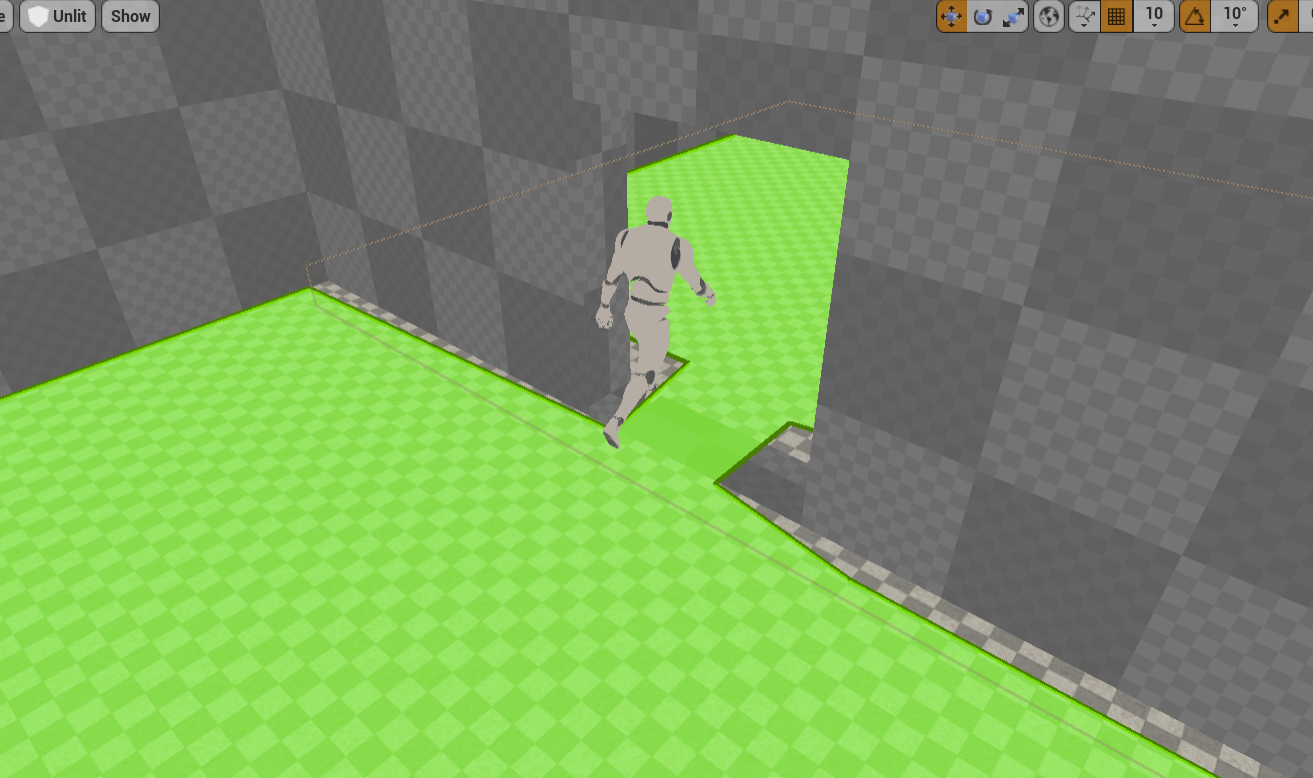

AI_Classic 캐릭터 여러 개를 월드에 배치하고 테스트한다.
- Simulate에 체크하고 플레이하면 빙의하지 않고 월드를 관전할 수 있다.
Unlit 등의 설정도 유지된다.
캐릭터가 달리듯이 너무 빨리 움직이는 문제가 있다.
BT_Classic에서 새로운 BTT_SetSpeed Task를 생성한다.
Event Receive Execute AI 이벤트에 구현한다.
- Owner Controller: 이 Pawn의 AIController이다.
- Controlled Pawn: 이 Task를 수행 중인 Pawn이다.
Finish Execute 노드를 배치하고 Success를 설정해 실행 성공 여부를 반환한다.
BT_Classic에 BTT_SetSpeed 노드를 추가하고 Max Walk Speed 변수의 값을 설정한다.
플레이하고 테스트해본다.
속도는 조절되었으나 애니메이션 속도는 그대로인 문제가 있다.
우선 AI의 애니메이션 구조를 파악해보자.
AI_Classic의 애니메이션은 ThirdPerson_AnimBP 애니메이션 블루프린트로 설정되어 있다.
ThirdPerson_AnimBP는 Pawn의 속력을 Speed 변수에 저장한다.
AnimGrap는 Default라는 상태 머신을 갖는다.
기본적으로 Idle/Run 상태를 실행하고 점프도 지원한다.
Idle/Run에서는 Speed 변수의 값에 따라 ThirdPerson_IdleRun_2D 블랜드 스페이스가 재생됨을 알 수 있다.
Speed 변수의 값을 조정하면 애니메이션 재생 속도를 조절할 수 있다.
ThirdPerson_IdleRun_2D 블렌드 스페이스 1D를 열어 수정한다.
- 현재 ThirdFirsonIdle, ThirdFirsonWalk, ThirdFirsonRun 3개 애니메이션이 점으로 할당되어 있다.
- 우측 하단의 Asset Browser에서 드래그해서 애니메이션을 점으로 추가할 수 있다.
- 초록색 점을 조절해서 애니메이션 프리뷰를 볼 수 있다.
Axis Settings - Horizontal Axis에서 값을 수정한다. (Blend Space는 Vertical Axis도 갖는다.)
- Maximum Axis Value: 500
Speed 값의 최댓값이다. - Number of Grid Division: 20
점을 배치할 수 있는 단위가 20등분된다.
ThirdFirsonWalk 점을 225에 맞춘다.
ThirdFirsonWalk 점을 450에 맞춘다.
테스트해본다.
회전이 부드럽지 않고 바로 바뀌어 버리는 문제가 있다.
AI_Classic에서 문제를 수정한다.
self - Pawn - Use Controller Rotation Yaw: 해제
- 컨트롤러의 Z축 회전값을 사용하지 않는다.
Character Movement - Character Movement (Rotation Settings) - Orient Rotation to Movement: 체크
- 캐릭터가 움직이는 방향으로 회전값을 적용한다.
회전 문제도 수정하여 AI의 패트롤 기능 구현에 성공했다.
